混铁炉温度热成像监控系统是一种利用红外热像仪技术，对混铁炉进行实时监测和温度分布分析的系统。以下是关于混铁炉温度热成像监控系统的详细介绍：

一、系统组成

混铁炉温度热成像监控系统通常由以下关键部分组成：

红外热像仪：作为系统的核心设备，用于采集混铁炉外壁的红外辐射信息，并将其转换为可视化的热像图。

耐高温红外镜头：能够承受混铁炉内部的高温环境，确保红外热像仪能够正常工作并准确采集数据。

信号传输设备：负责将红外热像仪采集的数据传输至数据处理中心或远程监控终端。

数据处理软件：对采集的数据进行处理、分析和存储，提供温度分布图、温度曲线等可视化信息，并设置预警阈值，实现异常高温报警功能。

二、工作原理

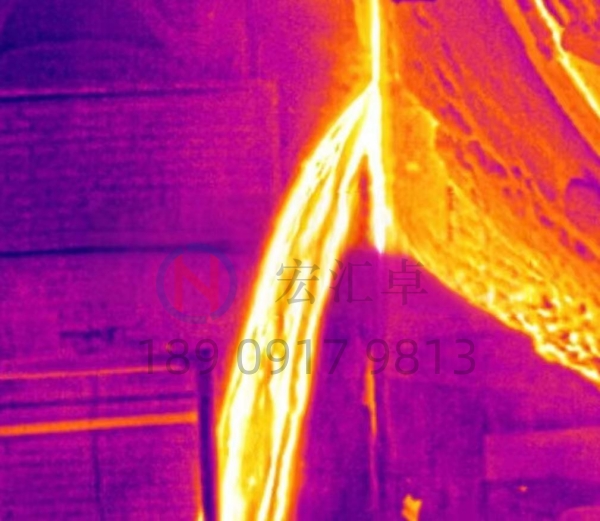

混铁炉温度热成像监控系统的工作原理基于红外热像仪的工作原理，即利用物体在不同温度下辐射的红外线强度不同的特性。红外热像仪通过红外探测器和光学成像物镜接收被测目标的红外辐射能量分布图形，反映到红外探测器的光敏元件上，从而获得红外热像图。这种热像图与物体表面的热分布场相对应，通过换算可以获得被测物体不同区域的温度分布。

三、系统功能

实时监测：系统能够实时监测混铁炉外壁的温度分布状况，提供直观的热像图显示。

风险预警：根据现场实测数值，设定混铁炉温度在线监控系统的预警阈值。一旦检测到混铁炉外壁温度达到告警阈值，后台系统则立即发出告警信息，提醒中控室内和现场的工作人员，对混铁炉及时停工检修。

高温追踪：自动对热像图整个画面或特定区域进行温升趋势分析，提早发现隐患区域，并可定位到异常点。

温度曲线分析：软件监测混铁炉外壁温度时可实时显示混铁炉*温曲线，通过曲线的变化趋势用于判定此时混铁炉是否异常。

自定义报警阈值：系统可自定义不同报警阈值和等级，协助工作人员对混铁炉外壁隐患发生的紧急程度和发展态势作出评估。

四、系统优势

非接触式测量：红外热像仪采用非接触式测量方式，避免了与高温环境的直接接触，降低了设备损坏的风险。

实时监测与预警：系统能够实时监测混铁炉的温度分布状况，并在异常高温时及时发出预警信息，提高了生产的安全性。

提高监测效率：相比传统的人工和点温枪监测方式，热成像监控系统能够实现*、全时段的科学监测，提高了监测效率。

智能化管理：系统具备数据存储、分析和智能预警功能，实现了对混铁炉的有效管控和智能化监控运维。

综上所述，混铁炉温度热成像监控系统是一种*、安全、智能的监测方案，能够实现对混铁炉的实时监测和温度分布分析，为高炉和转炉之间的炼钢过程提供有力的安全保障。
