空冷岛温度热成像监测系统通过红外热成像技术实现空冷岛温度场的实时可视化监控，可有效预防冻裂、优化运行并降低故障风险，是保障空冷系统安全与经济运行的关键技术。

一、核心价值与功能

防冻预警

• 监测空冷岛温度场，识别空气侧流动不均或蒸汽侧流量分配不均导致的局部过冷，预防管束冻结。
• 结合背压、凝结水温度等数据，设定散热器出口热空气温度阈值，实现防冻预警，避免冻裂事故。

热风回流监测

• 检测空冷散热器入口空气温度，判断热风回流程度并计算回流率。
• 在热回流影响汽轮机前及时预警，减少停机、停炉或甩负荷风险。

运行优化

• 弥补空冷凝汽器端差、温升等指标的测量盲点，为运行调节提供依据。
• 降低背压、提高真空度，实现节能降耗，优化空冷系统运行效率。
•


二、技术实现方案

红外热成像仪部署

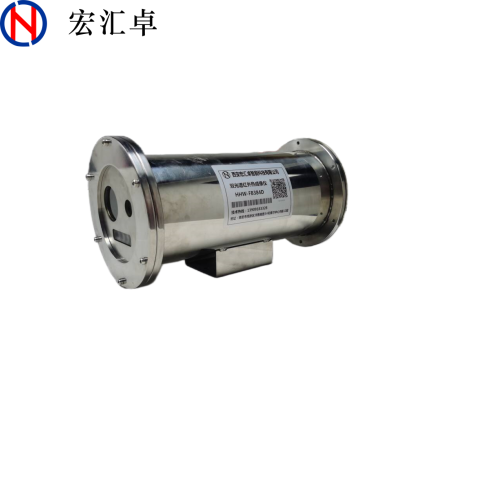

固定式安装：在空冷岛翘片管束背风面安装多台红外热成像仪（如HHW-FB384D），组成线阵结构，覆盖整个A字斜面。

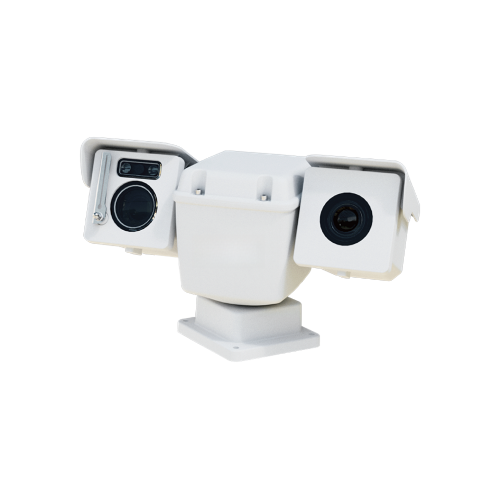

云台式巡检：在站内立杆安装轻载云台，全天候对220kV变电站的主变进行测温监控，同时设置多预置点，为值班人员提供有效的监控巡检辅助手段。

数据传输与处理

现场控制箱通过光纤或电力载波将数据传输至监控中心。

服务器软件实现数据汇总、分析、报警及报表生成，支持多级组网与远程监控。

环境适应性设计

红外热成像仪配备自冷却壳体，适应-40℃至+120℃高温多尘环境。

三、选型建议

大型空冷岛：优先选择固定式红外热成像仪阵列，确保全覆盖与高精度。

超大型或复杂空冷岛：采用巡检机器人方案，兼顾灵活性与自动化需求。

成本敏感场景：可选用测温电缆作为补充，但需注意其监测盲点。

四、技术优势特点

空冷岛红外热成像监测系统的核心优势体现在全覆盖监测能力、高精度动态可视化、智能化故障诊断、环境适应性优化、运维效率提升及数字化转型支撑六大方面，具体分析如下：

1. 全覆盖监测能力，消除传统盲区

传统测温电缆的局限性：依赖感温芯片点位检测，仅能反映局部温度，无法覆盖整个空冷岛扇面，导致散热不均或局部过热问题难以被及时发现。

热成像技术的突破：通过非接触式红外扫描，实现设备表面温度场的全覆盖监测，生成动态热分布图谱，精准定位换热管束堵塞、风机效率衰减等异常区域，避免因监测盲区引发的设备故障。

2. 高精度动态可视化，提升决策效率

实时热分布图谱：系统可实时生成空冷岛温度场可视化图像，以颜色梯度直观展示温度差异，帮助运维人员快速识别高温风险点。

3. 智能化故障诊断，预防性维护

异常温度预警：内置智能算法可分析历史数据，预测温度变化趋势，当温度超出预设阈值时，立即触发声光报警或短信/邮件通知，实现主动预警。

故障根源定位：通过热成像图谱分析，精准定位换热管束堵塞、空气侧流场不均等故障根源，减少人工排查时间，降低非计划停机风险。

4. 环境适应性优化，保障极端工况运行

防冻能力增强：针对北方地区冬季空冷系统管束冻结问题，系统可实时监测温度场，提供防冻调节依据，避免因低温导致的设备损坏。

高温工况稳定性：采用不锈钢防护罩设计，确保红外热成像仪在80℃高温环境下稳定运行，适应恶劣工业环境。

5. 运维效率提升，降低人力成本

远程集中管理：支持通过电脑、手机APP等终端远程访问系统，实现跨区域多点监控，减少现场巡检频次。

自动化数据分析：云平台自动记录历史数据，生成曲线图、数字报告等分析工具，帮助优化环境控制策略，提升运维决策的科学性。

空冷岛温度热成像监测技术的引入，通过非接触式红外热成像仪对设备表面温度场进行全覆盖、高精度扫描，可实时生成动态热分布图谱，精准定位换热管束堵塞、风机效率衰减、空气侧流场不均等异常区域。系统结合AI算法自动分析温差阈值，实现超温预警与故障溯源，提升巡检效率，同时通过历史数据比对预测设备劣化趋势，为优化清洗周期、调整风机转速提供数据支撑，有效降低空冷岛能耗，保障机组在变负荷工况下的安全经济运行。该技术已成为智慧电厂提升设备可靠性与能效管理的重要手段。
