高炉出铁温度的热成像监测是钢铁冶金行业中一项至关重要的应用。它通过非接触、全场、实时的方式，为操作人员提供关于铁水温度、炉缸安全状态以及出铁过程动态的直观可视化信息，是实现高炉智能化、安全*运行的关键技术之一。

以下是该应用的详细解析：

一、核心监测目标与价值

铁水温度精准测量

主沟/铁沟中铁水温度：这是*直接的监测目标。通过测量从铁口流出后，在主沟中流动的铁水的表面温度，可以实时、连续地获取每炉铁水的温度变化趋势，代替或辅助传统的一次性热电偶测量。

价值：铁水温度是反映高炉炉缸热状态和铁水物理热的核心参数。稳定的温度是保证后续炼钢工序顺行和铁水质量的基础。实时监测有助于操作工及时调整炉况。

铁口区域与炉缸耐材安全监护

铁口区域温度场：监测铁口框、冷却壁、周围炉壳的温度分布。异常高温点可能预示着铁口漏铁、冷却壁损坏或炉缸耐材侵蚀严重。

主沟、渣沟耐材状态：监测沟衬的工作表面温度，评估耐材的侵蚀和磨损情况，为计划检修提供依据。

价值：实现预测性维护，提前发现安全隐患，避免灾难性事故（如炉缸烧穿），保障人身与设备安全。

出铁过程动态监控

开/堵铁口过程：观察开口机、泥炮作业时，铁口区域的温度变化。

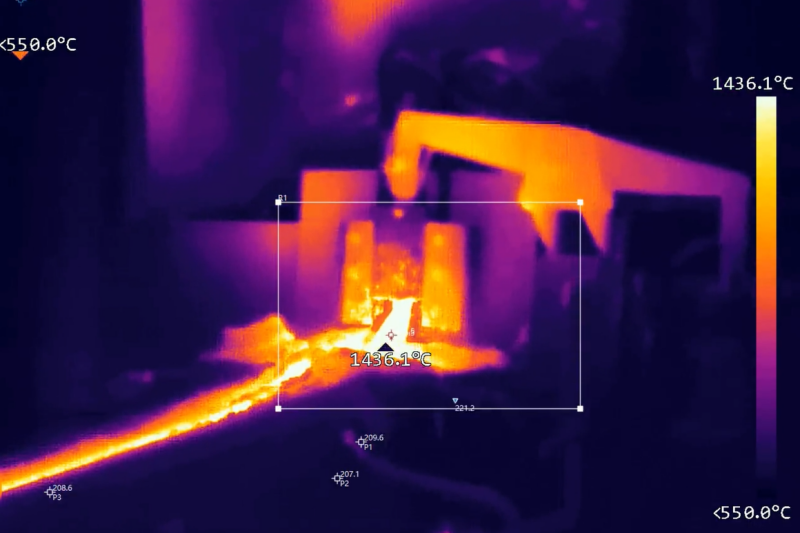

铁流大小与形态：通过热像可以清晰看到铁水流股的形状和大小，辅助判断开口是否正常、是否存在堵塞或喷溅。

铁/渣分离判断：由于铁水和炉渣的发射率和温度不同，在热像图上可以观察到明显的差异，有助于判断下渣时间。

价值：为操作提供可视化辅助，使整个出铁过程更透明、更可控。

二、系统关键技术要求与选型

高炉出铁场环境极其恶劣（高温、高粉尘、强电磁干扰、存在喷溅风险），对热成像系统提出了严苛要求。

波长选择（首要关键）

穿透能力：在线式红外热成像对出铁场弥漫的烟尘和薄雾有较好的穿透性，能获得更清晰的图像。

抗干扰：铁水表面有明亮的光辐射（可见光、近红外），在线式红外热像仪对此不敏感，主要接收物体自身的红外热辐射，测温更准确，不易被“晃瞎”。

适用于高温：铁水温度通常 > 1300°C，其辐射峰值波长在短波红外区，因此短波测温灵敏度高、精度好。

高防护等级设计

水冷+气冷（吹扫）防护套：这是标配。外壳必须能承受出铁场近距离的高温辐射（环境温度可能超过1000°C）。内部通过循环水冷却，镜头前窗采用压缩空气或氮气正压吹扫，防止粉尘和飞溅物附着污染镜片。

坚固结构与安装：需采用重型云台或固定支架，安装在铁口侧上方或对面的安全位置，确保视角覆盖铁口、主沟等关键区域，同时便于维护。

精确测温与发射率处理

发射率设定：铁水表面的发射率受氧化层、流动状态影响，是一个变量。需要根据经验或现场比对设定一个合理的固定值（通常在0.3-0.5之间）。更先进的系统可采用双色或多色（比色）测温法，这种方法对发射率变化不敏感，特别适用于此类动态高温液体表面测温。

高动态范围：系统需能同时清晰显示高温铁水（>1300°C）和相对低温的炉壳（几十到几百度）。

三、系统实施与数据分析

系统集成

热像仪将视频流和温度数据通过网络（如光纤）传输至中控室。

在专用的监控软件上，操作工可以同时观看多个铁口的热像视频。

软件功能包括：划定多个测温区域（ROI，如铁水流、铁口区、沟衬等）、设置温度报警阈值（超温报警）、记录温度-时间曲线、存储和回放热像视频。

数据应用

实时监控画面：中控室大屏显示，替代或辅助人工现场观察。

趋势分析与报表：生成每炉次的铁水温度曲线报告，用于分析炉况趋势和评估冶炼效果。

预警与联动：当铁口周围炉壳温度超过安全阈值，或铁水温度异常偏离目标范围时，系统自动声光报警，并可关联生产管理系统，通知相关人员处理。

历史数据分析：对比长期数据，分析炉缸耐材的侵蚀趋势，为高炉大修计划提供数据支持。

四、主要优势总结

安全：远距离非接触监测，避免人员在恶劣环境下的近距离操作。

连续与实时：提供整个出铁过程的连续温度场数据，而非间断的单点数据。

可视化与预警：将不可见的温度场变为可见图像，提前发现安全隐患。

量化与优化：为高炉操作提供精确的温度数据支持，助力稳定炉况、降低能耗、延长炉龄。

结论：在高炉出铁场部署专用的短波红外热成像监测系统，不仅是一个温度测量工具，更是保障高炉安全生产、实现工艺优化和智能化转型的“火眼金睛”。它已成为现代化大型高炉不可或缺的关键监测装备之一。
